全聚合物太阳电池（all-PSCs）是一种利用聚合物给体和聚合物受体共混作为光活性层的有机太阳电池技术，由于其具备高热稳定性、优异机械性能和良好成膜性等优势受到研究人员广泛关注。相比于硅基和钙钛矿基太阳电池，all-PSCs光伏性能偏低是限制其进一步发展的关键问题。利用“小分子受体高分子化”策略设计制备聚合物受体是提高器件光伏效率的有效手段，但其聚合过程需要采用Stille反应，相应小分子受体单体吸电子端基需要含有反应性的溴原子，而这样可利用的基团较少，限制了相应受体聚合物性能的提升。

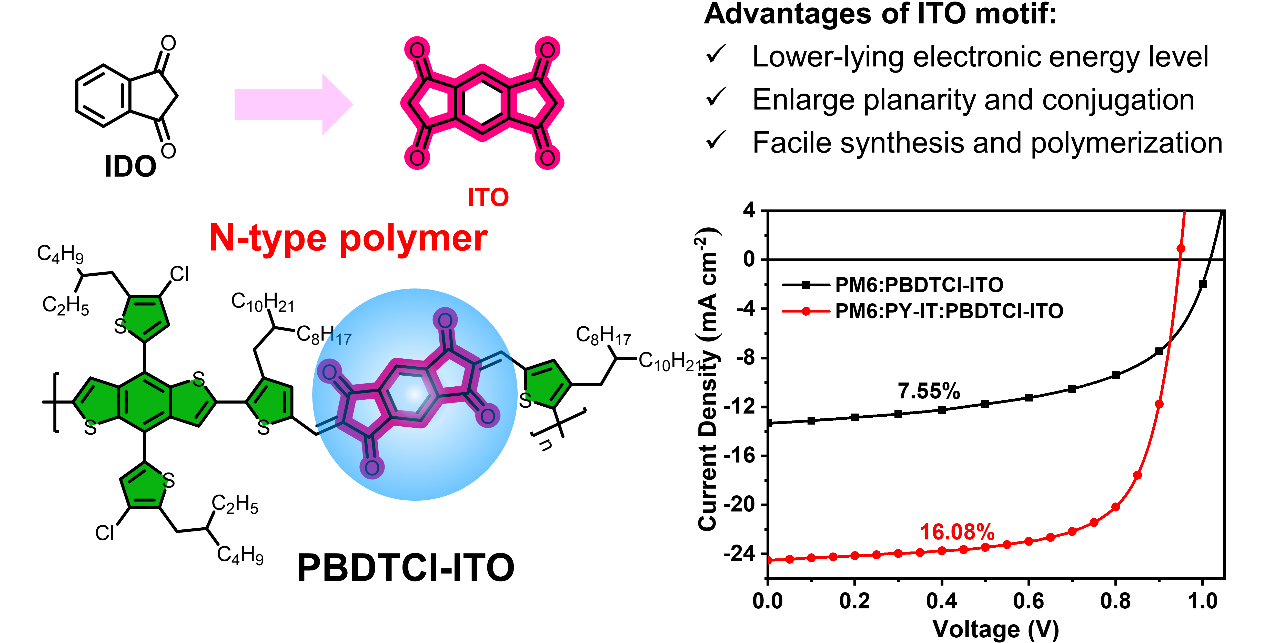

图1. 论文设计思路及内容概述

为此，广东省科学院化工研究所曾炜研究员团队以茚并四酮（ITO）类p型共轭小分子为设计灵感，开发了以此为受体单元的共轭聚合物PBDT-ITO和PBDTCI-ITO，并将其用作受体制备全聚合物太阳电池。研究发现，缺电子的ITO单元能够为聚合物提供强烈的推拉电子效应和更大的共轭长度，从而产生更低的最低未被占有分子轨道(LUMO)能级和较好的电子迁移率。通过与给体聚合物PM6共混制备二元all-PSCs，器件的最优效率能够达到7.55%，开路电压能达到1.02V。相对于聚合物PBDT-ITO，更有效的空穴/电子转移、相对更高且平衡的载流子迁移率以及更合适的形貌是PBDTCI-ITO光伏性能更突出的主要原因。进一步利用PBDTCl-ITO相对较浅LUMO能级和宽带隙吸收特性，将其引入PM6：PY-IT体系制备全聚合物三元器件，能够有效提高器件的开路电压和短路电流，器件的光伏效率可被提升至16.08%。该研究工作丰富了高效可聚合小分子受体封端基团的类型，并且进一步研究聚合物分子共轭骨架（如筛选核心单元、π桥单元等）有望能够制备出性能更优异的全聚合物太阳电池。

该研究成果近期发表在国际期刊Journal of Materials Chemistry C上，贾建超副研究员为该论文的第一作者，曾炜研究员、深圳大学杨楚罗教授和湘潭大学肖曼军副教授为共同通讯作者。此外，该研究得到了广东省科学院科技发展项目（2020GDASYL-20200102028，2022GDASZH-2022010111）和广州市科技计划项目（2024A04J4910）等项目的资助。

原文链接：https://pubs.rsc.org/en/content/articlelanding/2024/tc/d4tc01266f

供稿：柔性传感技术研究中心/贾建超

初步审稿：曾炜、刘婉玉

校稿：李晓芝

审定发布：王飞
